Bagaimana Cara Membuat Cold Storage yang Benar?
Jawaban singkat: cara membuat cold storage dimulai dari data produk dan kapasitas, perhitungan beban panas, penentuan suhu kerja, desain layout, pemilihan panel serta lantai berinsulasi, pemilihan sistem refrigerasi, koordinasi listrik dan kontrol, instalasi, lalu pengujian sebelum ruang digunakan.
Cold storage harus dirancang sebagai satu sistem. Panel yang tebal tidak akan menyelesaikan masalah bila pintu sering terbuka, sambungan bocor, lantai tidak ditangani, sirkulasi udara terhalang, atau mesin pendingin dipilih tanpa menghitung beban produk dan operasi.
1. Tetapkan Kebutuhan Produk dan Operasi
Desain tidak sebaiknya dimulai dari ukuran ruangan yang tersedia. Mulailah dari barang yang akan disimpan, kapasitas maksimum, suhu produk saat masuk, suhu penyimpanan, waktu penurunan suhu yang dibutuhkan, jenis kemasan, pola rak atau pallet, dan frekuensi pintu dibuka.
Produk dan suhu
Catat jenis produk, suhu saat diterima, suhu target, sensitivitas terhadap fluktuasi, serta apakah produk hanya disimpan atau juga didinginkan di dalam ruang.
Kapasitas dan alur
Tentukan volume harian, stok maksimum, metode pemuatan, ukuran pallet, jalur operator, serta ruang untuk sirkulasi udara dan pemeriksaan.
Jam operasi
Catat jam kerja, jumlah bukaan pintu, lama pintu terbuka, jadwal defrost, waktu pembersihan, dan kondisi saat beban tertinggi.
FAO menjelaskan bahwa ukuran serta desain cold storage dipengaruhi kapasitas produk dan sumber beban panas. Produk hangat yang masuk ke ruang juga dapat menaikkan beban dan memengaruhi produk yang sudah tersimpan.
2. Susun Denah Cold Storage dan Alur Material
Gunakan panduan denah cold storage, zoning, dan alur barang untuk menyusun posisi staging, rak, pintu, evaporator, area mesin, dan jalur material handling sebelum desain teknis difinalkan.
Denah perlu menunjukkan ukuran bersih, tinggi ruang, posisi pintu, evaporator, rak, jalur material, drainase, panel kontrol, unit kondensasi, dan akses pemeliharaan. Sisakan jarak yang memungkinkan udara bersirkulasi serta teknisi mengakses komponen tanpa membongkar area penyimpanan.
Hindari menempatkan pintu langsung pada jalur yang padat tanpa area transisi bila operasi membuat pintu sering terbuka. Pertimbangkan arah bukaan, tinggi trolley atau forklift, proteksi panel dari benturan, dan bagaimana barang bergerak saat ruang penuh.
3. Hitung Beban Pendinginan Sebelum Memilih Mesin
Kapasitas mesin pendingin tidak boleh dipilih hanya dari volume ruangan. Perhitungan perlu mempertimbangkan panas yang menembus dinding, plafon dan lantai; panas dari produk; infiltrasi udara saat pintu dibuka; lampu; operator; motor atau peralatan; serta kebutuhan penurunan suhu dalam waktu tertentu.
| Sumber beban | Data yang dibutuhkan | Risiko bila diabaikan |
|---|---|---|
| Transmisi envelope | Luas, perbedaan suhu, jenis dan ketebalan insulasi, sambungan | Mesin bekerja lebih berat dan suhu sulit stabil |
| Produk | Massa harian, suhu masuk, suhu target, waktu pendinginan | Pull-down terlalu lama atau produk lain ikut menghangat |
| Infiltrasi | Ukuran pintu, frekuensi dan durasi buka, kelembapan luar | Kondensasi, es, serta kenaikan beban pendinginan |
| Beban internal | Lampu, orang, motor, alat, dan jam operasi | Kapasitas aktual tidak mencukupi pada jam sibuk |
Perhitungan beban juga menjadi dasar untuk memilih evaporator, unit kondensasi, kontrol, kebutuhan defrost, dan konfigurasi cadangan bila proses memerlukannya.
4. Rancang Panel, Lantai, Pintu, dan Vapor Barrier
Sebelum meminta penawaran material, gunakan panduan panel cold room untuk membandingkan jenis core, ketebalan, facing, joint, penetrasi, dan kelengkapan ruang lingkup secara setara.

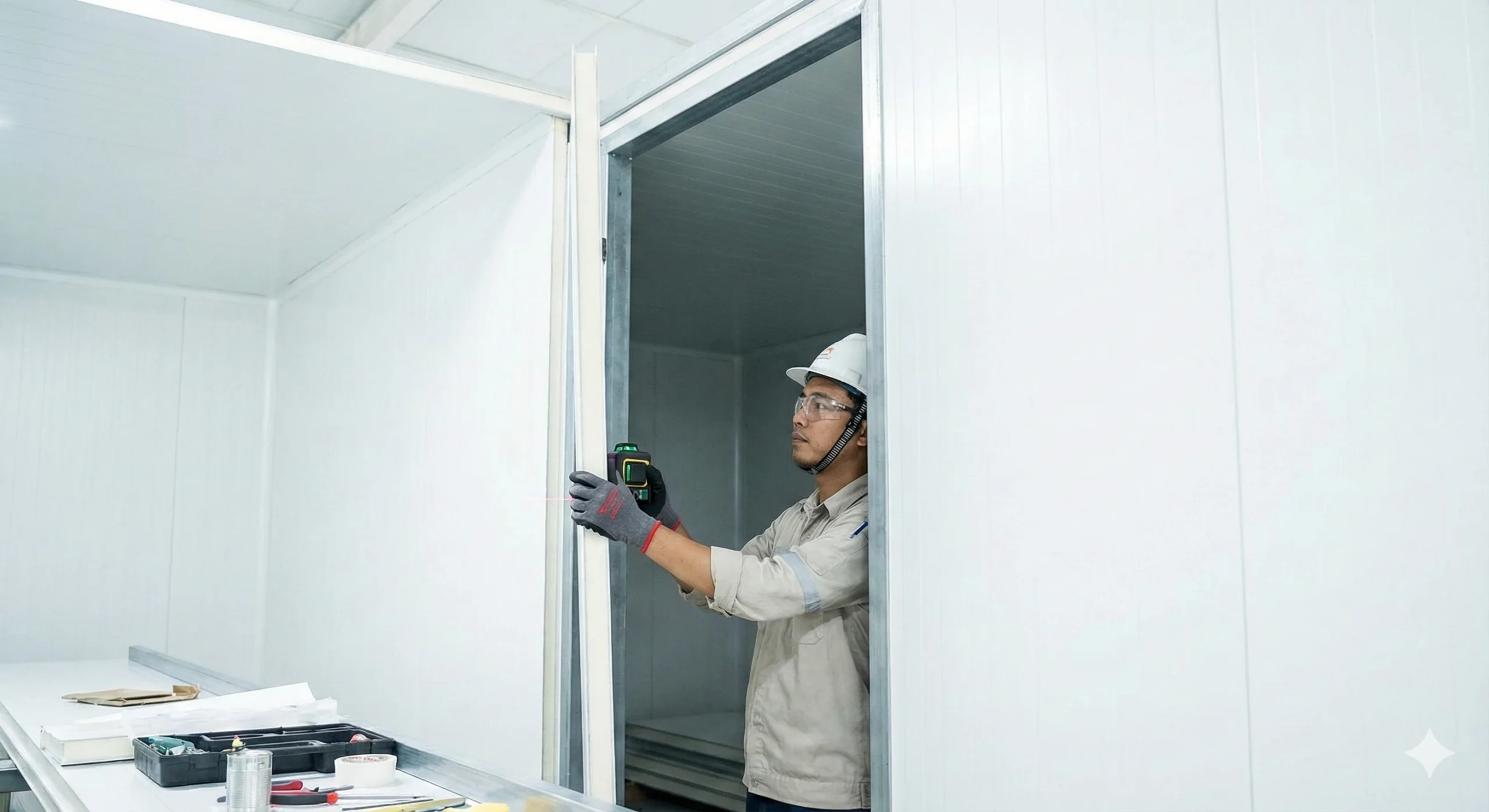

Envelope cold room biasanya menggunakan panel berinsulasi pada dinding dan plafon. FAO mencatat bahwa panel prefabrikasi modern menggabungkan lapisan insulasi dengan facing yang melindungi insulasi dan membantu mengendalikan masuknya uap air.
Panel dinding dan plafon

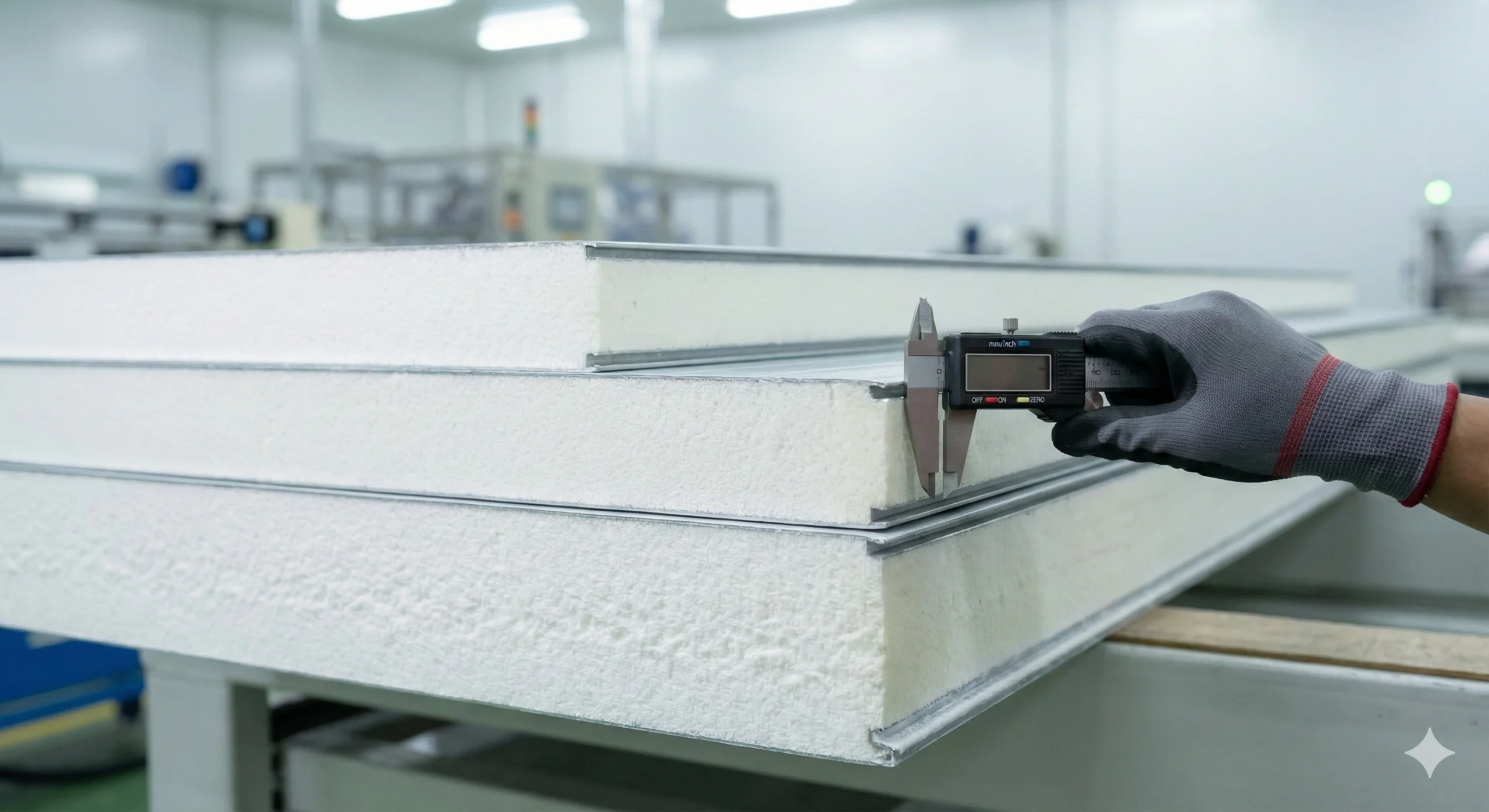

Pilih jenis inti, ketebalan, pelapis, detail sambungan, flashing, trim, dan sealant berdasarkan suhu, kelembapan, risiko kebakaran, kebersihan, kondisi lokasi, serta kebutuhan operasional. Pelajari pilihan sandwich panel EPS, PU, PIR, dan rockwool sebelum mengunci spesifikasi.
Lantai dan sambungan

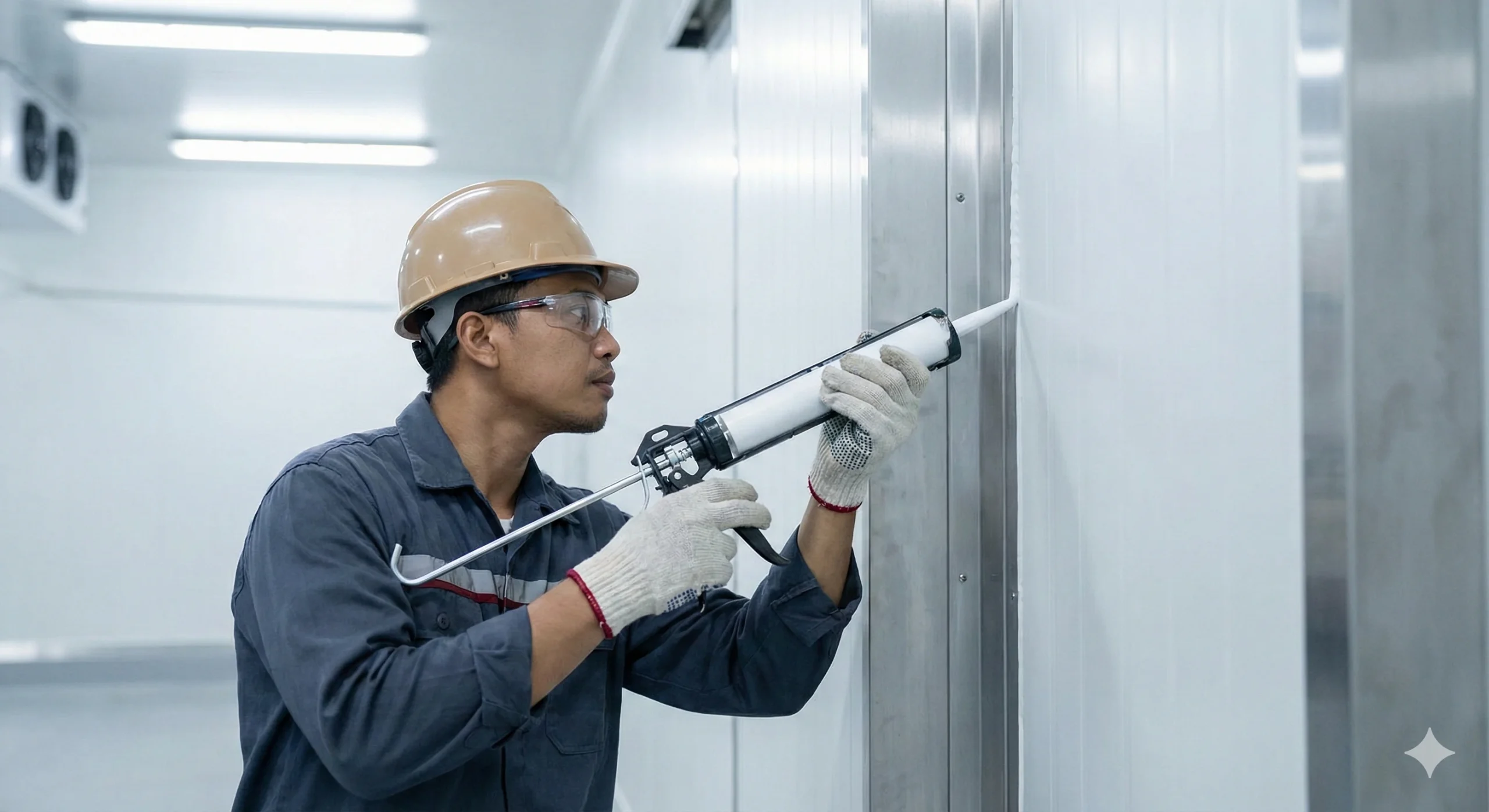

Lantai perlu dievaluasi terhadap beban rak atau forklift, insulasi, penghalang uap, risiko kondensasi, drainase, level pintu, dan pertemuan dengan panel dinding. Detail di sudut serta penetrasi harus menjaga kontinuitas envelope.

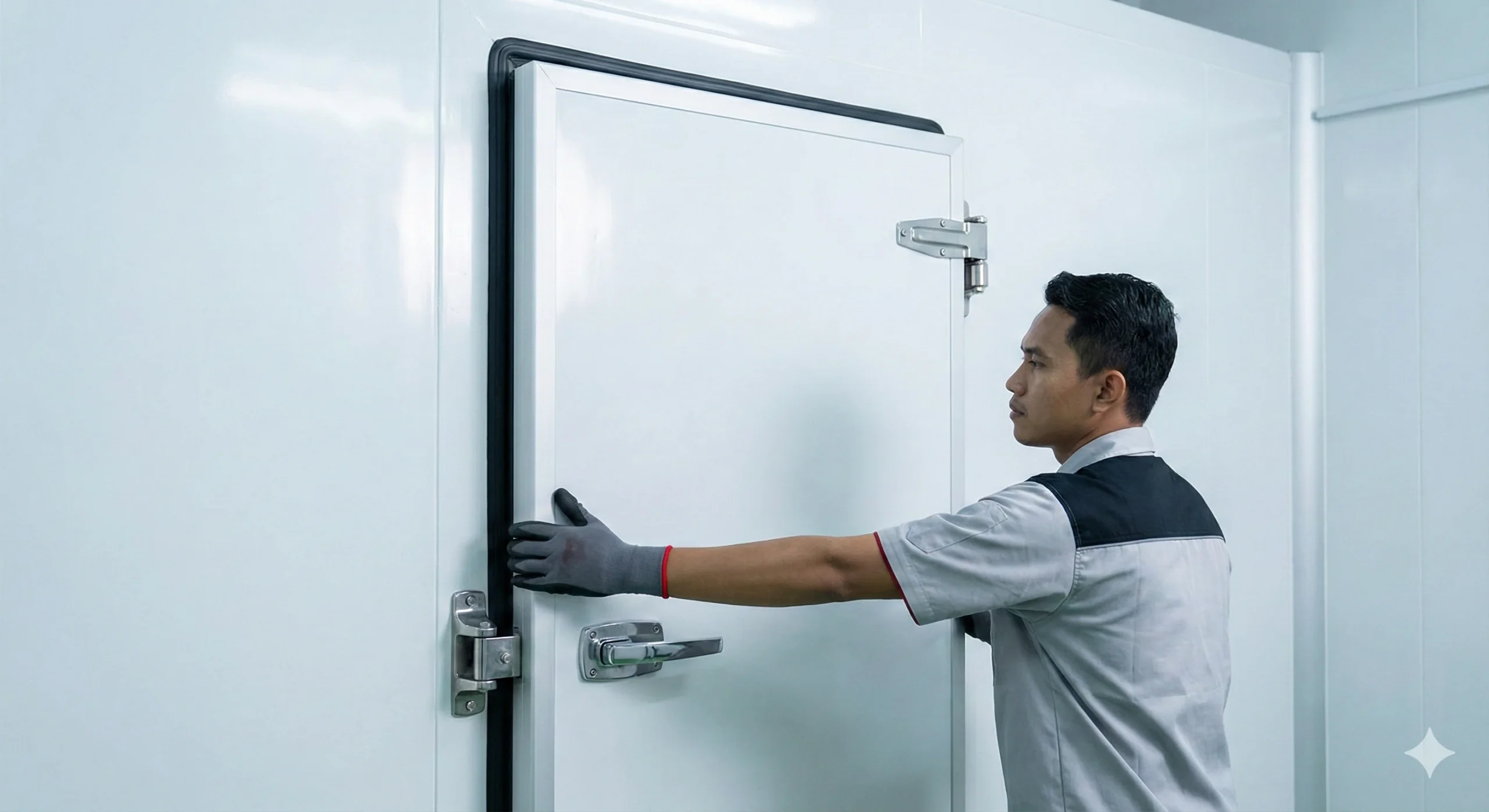

Pintu cold storage
Pilih ukuran bersih, arah bukaan, seal, frame, hardware, keselamatan dari sisi dalam, dan pola penggunaan. Pintu yang tidak sesuai alur dapat menjadi titik masuk panas dan kelembapan terbesar selama operasi.
5. Koordinasikan Sistem Refrigerasi dan Distribusi Udara
Evaporator perlu ditempatkan agar udara dapat mencapai seluruh area tanpa terhalang rak atau produk. Jalur pipa, kondensat, defrost, akses servis, serta posisi unit kondensasi harus dikoordinasikan dengan struktur dan envelope sebelum panel ditutup.
Jangan mengarahkan hembusan langsung ke produk yang sensitif tanpa mengevaluasi efeknya. FAO menekankan bahwa sirkulasi udara yang cukup membantu menjaga temperatur lebih seragam; distribusi yang buruk dapat menimbulkan area panas atau dingin yang tidak diinginkan.
6. Siapkan Panel Listrik, Kontrol, dan Monitoring
Untuk menyusun daftar beban, kontrol temperatur, defrost, fan, sensor, alarm, dan dokumen serah terima, gunakan panduan panel listrik cold storage sebelum spesifikasi panel difinalkan.
Panel listrik cold storage mengoordinasikan suplai, proteksi, motor, kompresor, fan, defrost, heater pintu bila digunakan, lampu, alarm, dan kontrol temperatur sesuai desain sistem. Komponen, kapasitas, proteksi, interlock, serta diagram harus ditentukan oleh pihak yang kompeten.
- Tempatkan panel kontrol pada area yang dapat diakses tanpa mengganggu alur barang.
- Tentukan titik sensor berdasarkan tujuan monitoring, bukan sekadar lokasi yang mudah dipasang.
- Sepakati setpoint, alarm, pencatatan data, respons gangguan, dan kebutuhan notifikasi.
- Koordinasikan penetrasi kabel agar envelope tetap tertutup dan mudah diperiksa.
- Sediakan label, diagram, dan batas tanggung jawab yang jelas saat serah terima.
7. Urutan Pembuatan Cold Storage
8. Susun RAB dari Volume dan Ruang Lingkup
Gunakan panduan harga cold storage dan komponen RAB untuk menyamakan input produk, suhu, volume, panel, refrigerasi, listrik, instalasi, serta commissioning sebelum membandingkan penawaran.
Biaya tidak cukup dihitung dari luas lantai. RAB perlu memisahkan panel dinding dan plafon, lantai, pintu, flashing, sealant, rangka, unit refrigerasi, piping, listrik, kontrol, transportasi, alat bantu, pekerjaan sipil, serta pengujian.
Gunakan panduan ongkos pasang sandwich panel dan contoh RAB untuk memahami struktur perhitungan envelope. Untuk estimasi proyek lengkap, data mesin pendingin, kelistrikan, kondisi lokasi, dan pembagian lingkup tetap perlu ditambahkan.
9. Periksa Sebelum Cold Storage Dioperasikan
- Kesesuaian ukuran, layout, panel, pintu, bukaan, dan penetrasi dengan gambar.
- Kondisi sambungan, sealant, flashing, lantai, drainase, dan kebersihan ruang.
- Fungsi pintu, hardware, akses dari dalam, lampu, kontrol, alarm, dan sensor.
- Operasi fan, evaporator, unit kondensasi, defrost, dan pembuangan kondensat.
- Penurunan serta kestabilan suhu pada kondisi uji yang disepakati.
- Daftar temuan, dokumentasi, gambar akhir, manual, dan pembagian tanggung jawab pemeliharaan.
Jenis pengujian dan kriteria lulus harus ditetapkan sebelum commissioning. Hasil ruang kosong tidak selalu menggambarkan kondisi saat pintu sering dibuka atau produk hangat masuk, sehingga skenario operasional perlu dipertimbangkan.
Pertanyaan Umum tentang Pembuatan Cold Storage
Apakah cold storage bisa dibuat sendiri?
Pemilik proyek dapat menyusun kebutuhan, ukuran, alur, dan data produk. Namun desain beban panas, refrigerasi, listrik, kontrol, serta pekerjaan yang melibatkan refrigeran sebaiknya dilakukan oleh personel yang kompeten. Kesalahan integrasi dapat memengaruhi keselamatan, suhu, kondensasi, dan biaya operasi.
Panel apa yang digunakan untuk cold room?
Jenis dan ketebalan panel dipilih dari suhu, kelembapan, kebersihan, risiko kebakaran, ukuran ruang, kondisi lokasi, dan detail sambungan. Tidak ada satu spesifikasi yang otomatis sesuai untuk semua proyek.
Apakah cold storage harus menggunakan lantai berinsulasi?
Kebutuhan lantai ditentukan oleh suhu, kondisi slab, beban, risiko kondensasi, penghalang uap, drainase, dan detail pertemuan dengan dinding. Evaluasi perlu dilakukan sebagai bagian dari desain envelope.
Berapa lama dan berapa biaya pembuatannya?
Jadwal serta biaya ditentukan setelah volume, spesifikasi, kondisi lokasi, ketersediaan material, utilitas, peralatan, pengujian, dan urutan pekerjaan diketahui. Estimasi yang dapat dipertanggungjawabkan memerlukan data proyek atau survei.
