Cara pemasangan sandwich panel yang benar dimulai dari verifikasi gambar dan struktur, penanganan panel tanpa merusak facing atau joint, pemasangan panel pertama yang lurus, sambungan yang rapat, fastener sesuai desain, serta flashing dan sealant yang kontinu. Tidak ada satu jarak sekrup, torsi, atau detail sealant yang berlaku untuk semua panel; gunakan shop drawing, data produk, perhitungan beban, dan instruksi produsen yang benar-benar dipakai.
Checklist di bawah dapat dipakai untuk dinding, atap, gudang, pabrik, partisi, dan cold room, tetapi setiap proyek perlu menyesuaikannya dengan tipe sandwich panel, orientasi pemasangan, struktur penopang, iklim, penetrasi, serta fungsi ruang. Tujuannya bukan sekadar membuat panel terlihat rapi, melainkan menjaga jalur beban, kontinuitas udara dan uap, drainase, serta akses pemeliharaan.
Sebelum Pemasangan: Dokumen dan Kondisi Lokasi
- Pastikan shop drawing dan detail sambungan telah disetujui untuk versi konstruksi.
- Cocokkan kode panel, panjang, ketebalan, core, facing, warna, orientasi, dan urutan area.
- Periksa elevasi, kelurusan, ketegakan, jarak support, dan kapasitas struktur penopang.
- Identifikasi pintu, jendela, sudut, perubahan elevasi, penetrasi utilitas, flashing, dan titik terminasi.
- Konfirmasi tipe fastener, washer, seal, gasket, foam, sealant, dan aksesori berdasarkan detail proyek.
- Tetapkan metode angkat, jalur material, area penyimpanan, perlindungan cuaca, dan keselamatan kerja.
Panduan instalasi Kingspan dan Ruukki sama-sama menekankan bahwa instruksi generik harus dibaca bersama detail khusus proyek. Karena itu, daftar material dan gambar pemasangan harus saling cocok sebelum pekerjaan dimulai.
Penerimaan, Penyimpanan, dan Pengangkatan Panel
Saat material datang
Periksa jumlah paket, identitas, dimensi, kerusakan tepi, penyok, kelembapan, dan kondisi lapisan pelindung. Catat ketidaksesuaian sebelum material dipindahkan.
Saat disimpan
Gunakan penopang yang stabil dan cukup, lindungi dari genangan serta cuaca, pertahankan ventilasi paket, dan hindari beban atau lalu lintas di atas panel.
Saat diangkat
Gunakan alat serta titik angkat yang sesuai panjang dan berat panel. Hindari menyeret panel, membebani joint, atau mengangkat dengan cara yang merusak facing.
Film pelindung perlu dilepas mengikuti instruksi produk dan kondisi pemasangan. Jangan membiarkannya terlalu lama hingga sulit dilepas, tetapi jangan pula menghilangkan perlindungan sebelum risiko goresan terkendali.
Cara Pemasangan Sandwich Panel Dinding
- Tentukan garis referensi. Tandai grid, elevasi dasar, titik awal, serta arah pemasangan berdasarkan shop drawing.
- Pasang base channel atau detail dasar. Periksa level, fixing, seal, dan pertemuannya dengan lantai atau struktur.

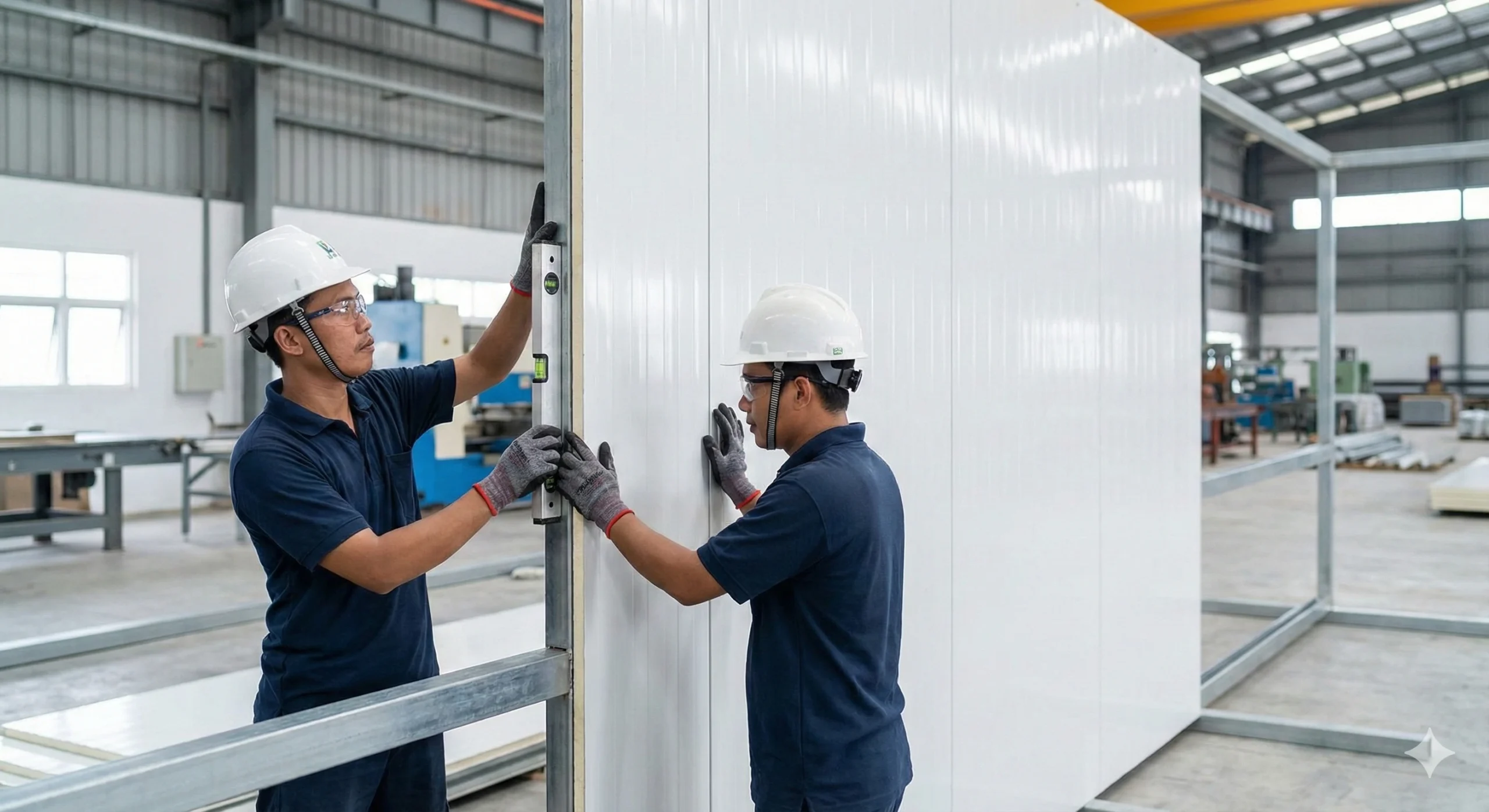

- Posisikan panel pertama. Panel pertama menjadi referensi seluruh bidang; periksa plumb, level, orientasi tongue-and-groove, dan dimensinya sebelum fixing final.

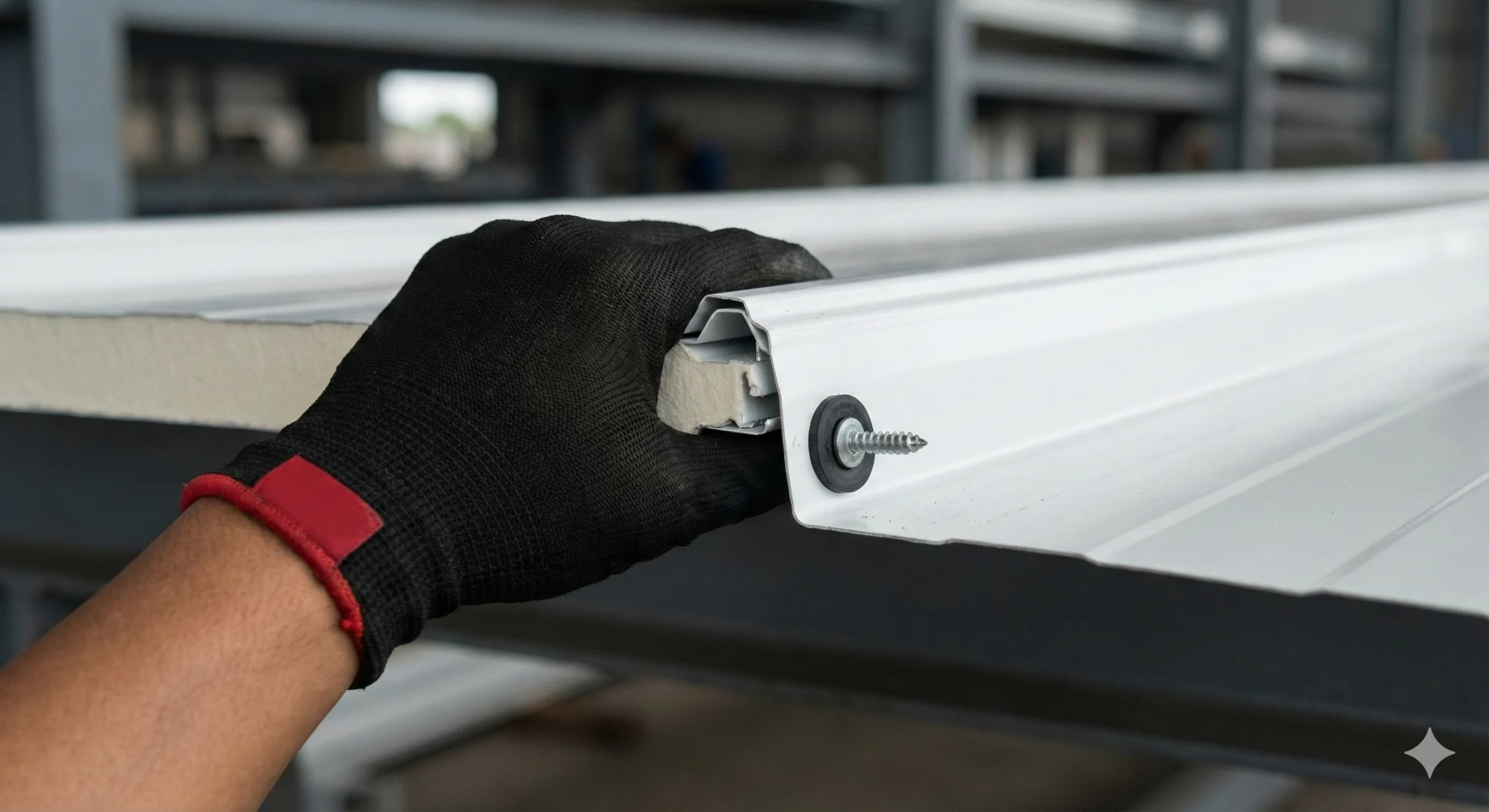

- Rapatkan joint berikutnya. Pastikan gasket atau seal berada pada posisi yang benar dan joint masuk merata tanpa memukul atau merusak tepi panel.
- Pasang fastener. Gunakan tipe, jumlah, posisi, dan metode pengencangan sesuai desain. Hindari over-driving yang merusak facing atau washer.
- Kontrol modular width. Ukur kumulatif beberapa panel agar toleransi tidak menumpuk dan menggeser bukaan atau sudut akhir.
- Selesaikan bukaan dan sudut. Gunakan framing, flashing, trim, seal, dan penguat sesuai detail; jangan mengandalkan sealant untuk menggantikan dukungan mekanis.

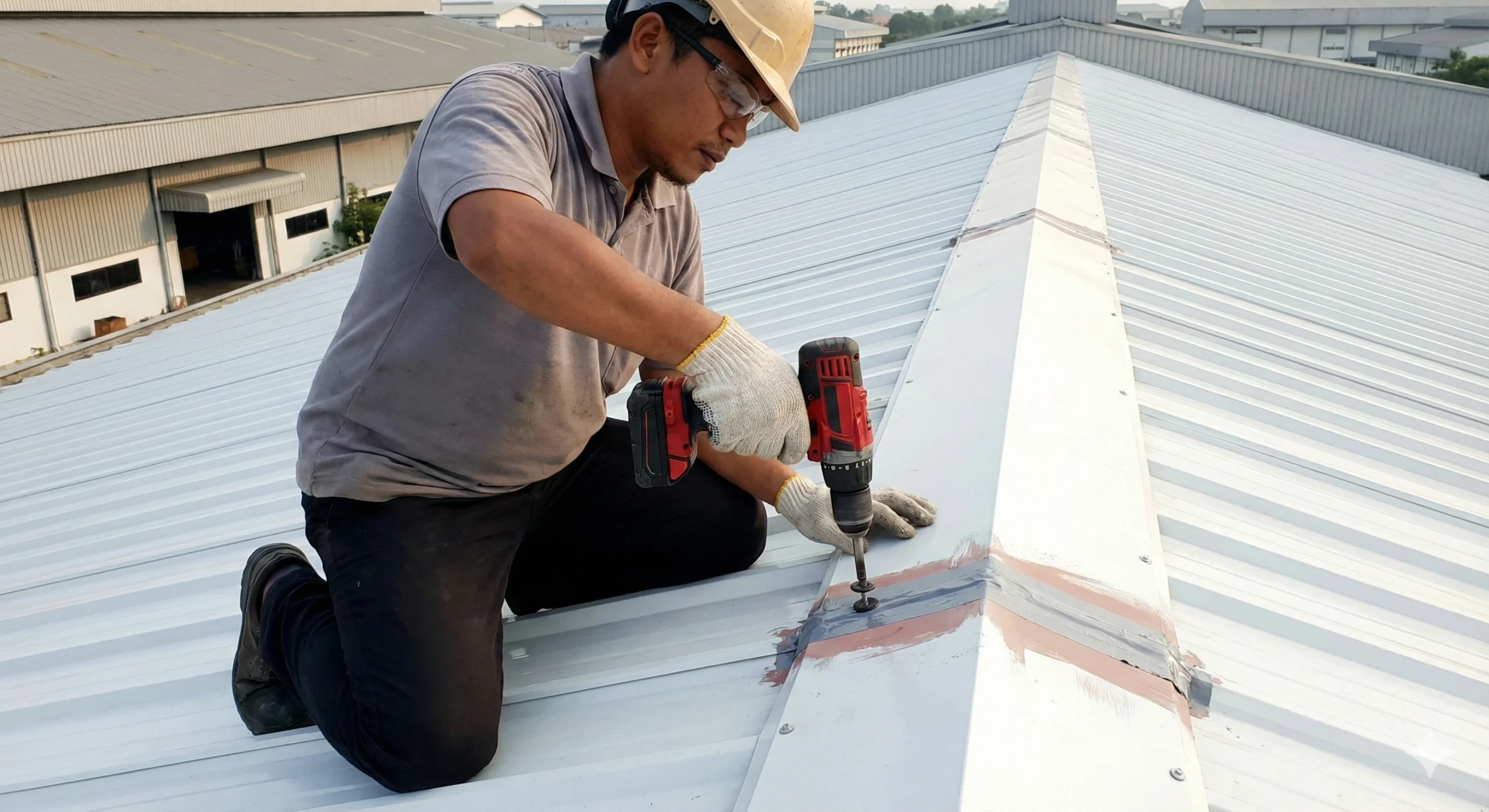

Cara Pemasangan Sandwich Panel Atap
Atap membutuhkan koordinasi tambahan untuk kemiringan, arah aliran air, eave, ridge, end lap, side lap, penetrasi, talang, dan urutan pemasangan. Nilai minimum kemiringan atau overlap tidak boleh disalin dari produk lain; gunakan detail panel atap yang dipilih serta kondisi proyek.
- Periksa purlin, bearing, alignment, elevasi, dan jarak support sebelum panel dinaikkan.
- Konfirmasi arah pemasangan terhadap angin dominan, bentuk profil, dan urutan panel.
- Jaga jalur air tetap bebas dan pastikan end lap atau sambungan memanjang berada pada detail yang benar.
- Tempatkan seal atau butyl pada posisi yang ditetapkan sebelum bidang tertutup.
- Gunakan fastener dan washer sesuai spesifikasi serta hindari pengencangan berlebih.
- Pasang ridge, flashing samping, eave, gutter, dan detail penetrasi sebagai satu sistem drainase.
- Bersihkan swarf atau serpihan pengeboran segera agar tidak menodai atau merusak coating.
Panduan panel atap Kingspan menekankan verifikasi struktur, urutan panel, penanganan mekanis, pembersihan swarf, tipe seal, dan pengencangan fastener. Prinsipnya dapat menjadi checklist, tetapi detail ukuran dan produk tetap mengikuti desain proyek.

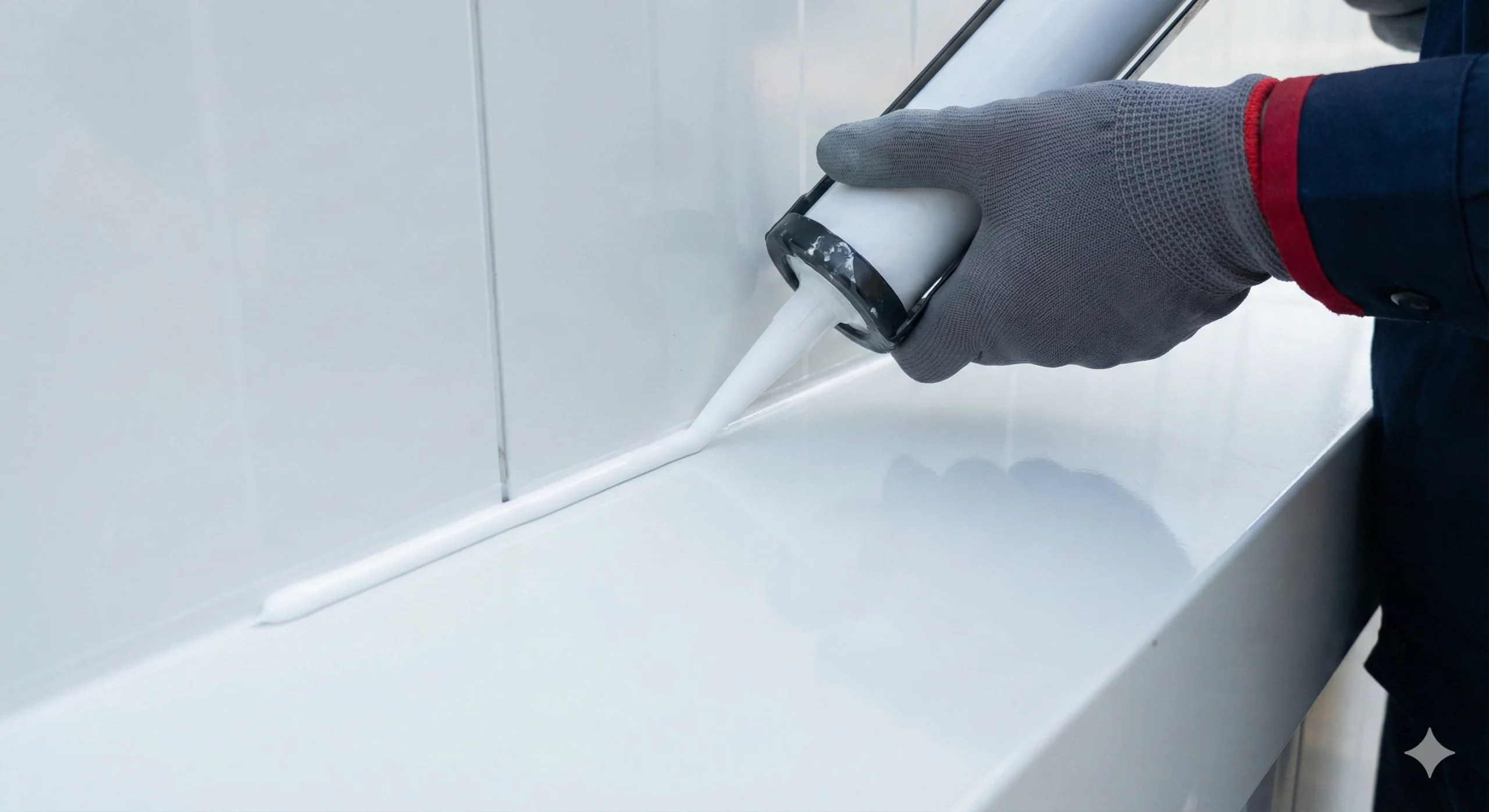

Sealant, Flashing, dan Kontinuitas Sambungan
Kebocoran sering muncul bukan dari bidang panel, melainkan dari pertemuan panel dengan lantai, atap, sudut, bukaan, penetrasi, dan perubahan material. Detail sambungan perlu mengendalikan air, udara, dan—untuk ruang tertentu—uap air sesuai sisi serta fungsi lapisannya.
- Pastikan permukaan bersih, kering, kompatibel, dan siap menerima sealant atau tape.
- Gunakan jenis sealant sesuai facing, coating, suhu aplikasi, pergerakan sambungan, dan paparan lingkungan.
- Periksa backing, ukuran joint, kontinuitas bead, adhesion, serta posisi flashing.
- Hindari menutup area yang masih perlu diinspeksi atau diuji.
- Jangan memakai sealant untuk menutupi joint yang tidak align, fastener salah, atau gap di luar toleransi.

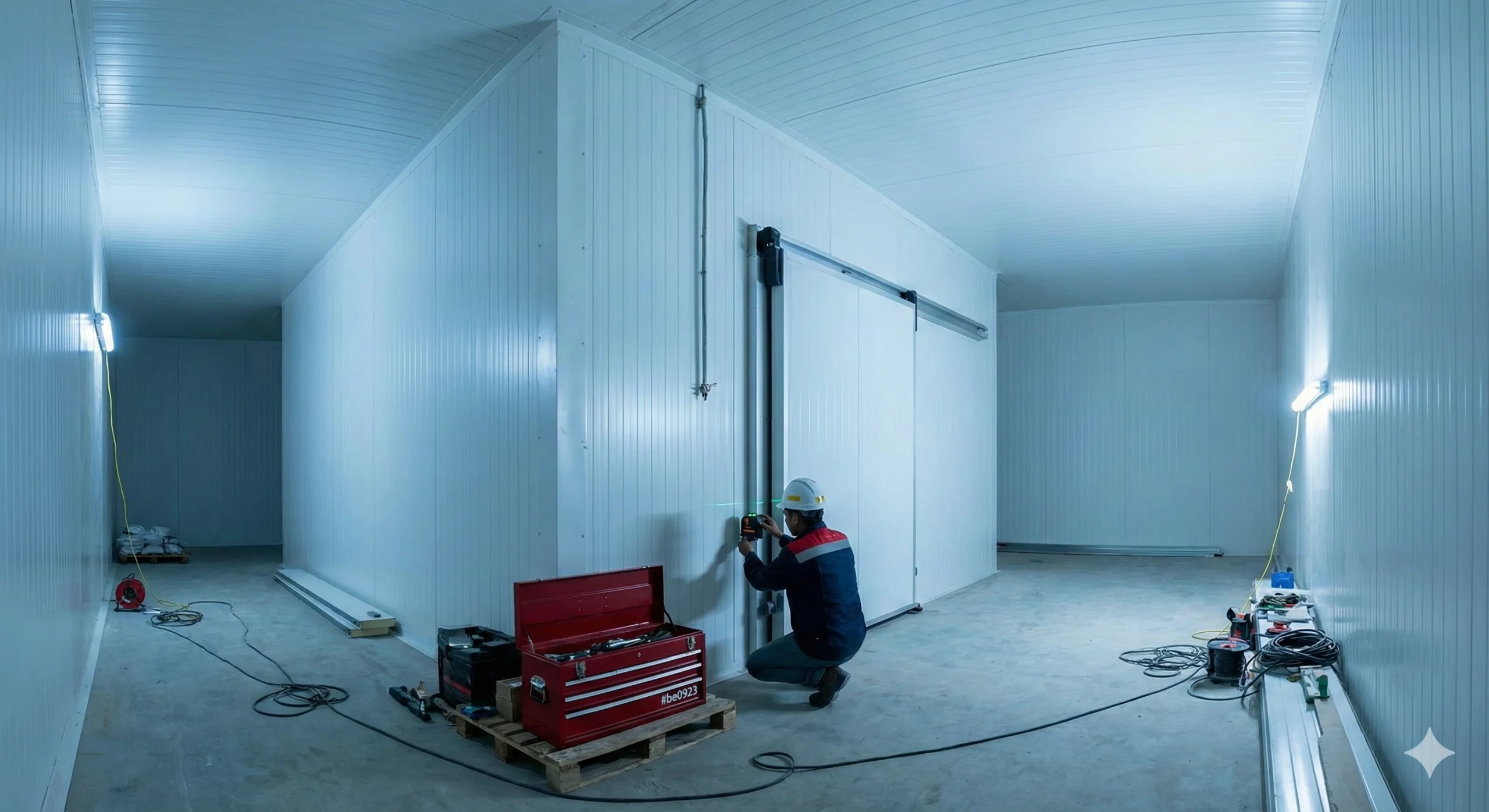

Checklist Khusus Cold Room dan Cold Storage
Pada cold room, kontinuitas insulasi dan vapor control menjadi bagian penting dari sistem. Detail lantai–dinding, dinding–plafon, sudut, pintu, drain, pipa, kabel, dan equipment support perlu mencegah jalur udara lembap masuk ke sisi dingin.
- Konfirmasi sisi hangat dan sisi dingin serta lokasi lapisan pengendali uap.
- Periksa joint, seal, gasket, cam-lock bila digunakan, dan kontak panel sepanjang sambungan.
- Koordinasikan floor insulation, thermal break, curb, pintu, heater, dan detail ambang.
- Gunakan sleeve, support, flashing, insulation, dan seal yang sesuai pada setiap penetrasi.
- Periksa jalur kondensat, drainase, dan area yang berisiko menahan air.
- Dokumentasikan kondisi sebelum plafon, trim, atau flashing menutupi sambungan kritis.
Lihat panduan cara membuat cold storage dengan sandwich panel dan ruang lingkup jasa pembuatan cold storage untuk koordinasi dengan refrigerasi, lantai, pintu, listrik, dan commissioning.
Inspection and Test Plan untuk Pemasangan
| Tahap | Yang diperiksa | Bukti minimum |
|---|---|---|
| Sebelum mulai | Dokumen, material, struktur, aksesori, alat, metode, dan area kerja. | Approved drawing, material check, checklist struktur, dan metode kerja. |
| Panel pertama | Orientasi, plumb, level, garis referensi, fixing, joint, serta detail dasar. | Foto, pengukuran, dan persetujuan hold point. |
| Selama instalasi | Modular width, alignment joint, kondisi facing, fastener, seal, bukaan, dan kebersihan. | Checklist area, foto pekerjaan tertutup, serta catatan koreksi. |
| Sebelum finishing | Sudut, terminasi, penetrasi, flashing, sealant, dan akses inspeksi. | Inspeksi bersama dan daftar punch item. |
| Serah terima | Kerapian, fungsi pintu/bukaan, kebersihan, kebocoran bila diuji, dokumen as-built, dan maintenance. | Final checklist, punch-list closeout, foto, serta dokumen serah terima. |
Kesalahan Pemasangan yang Perlu Dicegah
- Memulai tanpa memeriksa kelurusan atau toleransi struktur.
- Panel pertama tidak plumb sehingga deviasi menumpuk sepanjang bidang.
- Joint dipaksa atau dipukul hingga facing dan gasket rusak.
- Fastener salah tipe, terlalu longgar, atau over-driven.
- Swarf dibiarkan menempel pada permukaan panel.
- Sealant diaplikasikan pada permukaan kotor, basah, atau tidak kompatibel.
- Flashing dipasang untuk tampilan, tetapi tidak mengikuti jalur air dan udara.
- Penetrasi dibuat setelah pekerjaan selesai tanpa detail support, insulation, dan resealing.
- Foto pekerjaan tertutup dan catatan inspeksi tidak dibuat.
Biaya dan Pemilihan Kontraktor
Harga pemasangan dipengaruhi luas, tinggi kerja, bentuk bangunan, tipe panel, jumlah potongan, flashing, bukaan, penetrasi, lokasi, akses alat, jadwal, serta batas pekerjaan. Bandingkan penawaran berdasarkan ruang lingkup dan bukti dokumen, bukan hanya harga per meter persegi.
Gunakan panduan ongkos pemasangan sandwich panel dan contoh RAB. Bila membutuhkan pelaksana, tinjau jasa kontraktor sandwich panel serta pengalaman aplikasi yang relevan untuk gudang, pabrik, ruang produksi, atau cold storage.
Pertanyaan Umum
Berapa jarak sekrup sandwich panel?
Tidak ada satu jarak universal. Jumlah dan posisi fastener ditentukan oleh tipe panel, span, support, beban angin, lokasi bangunan, kapasitas fastener, orientasi, dan detail produsen serta perancang.
Apakah semua joint perlu diberi sealant?
Tidak selalu dengan cara yang sama. Beberapa panel mempunyai gasket atau factory-applied seal, sementara detail lain memerlukan tape, butyl, foam, atau sealant lapangan. Ikuti detail produk dan fungsi lapisan.
Mengapa panel bisa bocor setelah dipasang?
Penyebab dapat berupa joint tidak rapat, struktur tidak align, fastener salah, flashing tidak mengikuti jalur air, sealant gagal, penetrasi buruk, drainase terhambat, atau pergerakan yang tidak diakomodasi.
Apakah film pelindung dilepas sebelum atau sesudah pemasangan?
Ikuti instruksi produsen dan urutan kerja. Film pada area joint atau fixing biasanya perlu dilepas sebelum tertutup, sedangkan perlindungan bidang dapat dipertahankan selama tidak mengganggu instalasi dan tidak dibiarkan melewati batas yang disarankan.
